حداقل ضخامت گروت زیر بیس پلیت
حداقل ضخامت گروت زیر بیس پلیت، نقشی اساسی در تضمین توزیع یکنواخت بار، افزایش پایداری سازه و کاهش ارتعاشات ایفا می‌کند. تعیین این ضخامت به عوامل مختلفی از جمله روانی گروت، ابعاد بیس پلیت، روش گروت‌ریزی و همچنین استانداردهای معتبر بین‌المللی مانند ACI 351.1R-99 وابسته است. رعایت نکردن این الزامات می‌تواند باعث بروز آسیب‌های سازه‌ای و کاهش عمر مفید اتصال شود. برای آشنایی بیشتر با انواع گروت‌های صنعتی و توصیه‌های فنی مرتبط، می‌توانید به وب‌سایت شکیب شیمی مراجعه کنید.
گروت زیر بیس پلیت چیست و چرا اهمیت دارد؟
گروت به مخلوطی از سیمان، ماسه، آب و افزودنی‌های خاص گفته می‌شود که برای پر کردن فضاهای خالی، تقویت اتصالات و انتقال بارها به صورت یکنواخت در سازه‌های مختلف به کار می‌رود. در سازه‌های فلزی و بتنی، بیس پلیت‌ها یا صفحات ستون نقش حیاتی در انتقال نیروهای وارده از ستون‌ها به فونداسیون یا عناصر زیرین ایفا می‌کنند. فضای بین بیس پلیت و سطح بتنی زیرین، که معمولاً به دلیل ناهمواری‌های بتن یا نیاز به تراز دقیق ایجاد می‌شود، با گروت پر می‌شود. گروت‌ریزی در این محل، وظایف متعددی را بر عهده دارد که هر یک برای عملکرد صحیح و طول عمر سازه ضروری است.
مهم‌ترین نقش گروت، ایجاد یک سطح کاملاً صاف و هموار برای بیس پلیت است تا بار ستون به طور یکنواخت به فونداسیون منتقل شود. این یکنواختی در توزیع بار، از تمرکز تنش‌ها در نقاط خاص جلوگیری کرده و مانع از ترک‌خوردگی یا شکست زودرس بتن زیرین می‌شود. علاوه بر این، گروت فضاهای خالی را پر کرده و از تجمع رطوبت و خوردگی عناصر فلزی مانند انکربولت‌ها پیشگیری می‌کند. گروت‌های با کیفیت بالا، مانند محصولات شکیب شیمی، می‌توانند علاوه بر این موارد، مقاومت فشاری و خمشی بالایی را ارائه دهند و حتی در جذب ارتعاشات ناشی از ماشین‌آلات سنگین نیز نقش مؤثری ایفا کنند. انتخاب نوع گروت (سیمانی، اپوکسی، یا پلیمری) بستگی به نوع بارگذاری، محیط اجرایی و الزامات مقاومتی پروژه دارد.
نقش ضخامت گروت در عملکرد سازه و عوامل مؤثر بر آن
ضخامت گروت زیر بیس پلیت، عاملی بسیار حساس و تعیین‌کننده در پایداری و عملکرد طولانی‌مدت اتصالات سازه‌ای است. ضخامت نامناسب گروت می‌تواند به پیامدهای زیان‌باری منجر شود. در صورتی که ضخامت گروت کمتر از حد استاندارد باشد، توزیع بار به صورت نامتوازن انجام شده و تنش‌های موضعی شدیدی در بیس پلیت و فونداسیون ایجاد می‌شود که این امر خود باعث ترک‌خوردگی گروت، نشست بیس پلیت، و حتی ضعف کلی در اتصال سازه‌ای می‌گردد.
از سوی دیگر، ضخامت بیش از حد گروت نیز می‌تواند مشکلات خاص خود را داشته باشد؛ به ویژه در گروت‌های اپوکسی که واکنش شیمیایی آنها گرمازا است. افزایش بیش از حد ضخامت می‌تواند منجر به تولید حرارت زیاد، ترک‌خوردگی داخلی و کاهش خواص مکانیکی گروت شود. همچنین، در ضخامت‌های بالا، ریسک جدایش سنگدانه‌ها و آب‌انداختگی در گروت‌های سیمانی افزایش می‌یابد.
عوامل اصلی تعیین‌کننده ضخامت به شرح زیر است.
- نوع گروت: گروت‌های سیمانی، اپوکسی و پلیمری هر یک دارای خصوصیات جریان‌پذیری و گیرش متفاوتی هستند که بر حداقل و حداکثر ضخامت مجاز تأثیر می‌گذارد.
- روانی و غلظت گروت: گروت‌های روان‌تر می‌توانند در ضخامت‌های کمتر نیز به خوبی فضای زیر بیس پلیت را پر کنند، در حالی که گروت‌های خمیری به ضخامت بیشتری برای جایگذاری مناسب نیاز دارند.
- ابعاد بیس پلیت: هرچه ابعاد بیس پلیت بزرگتر باشد، مسیر جریان گروت طولانی‌تر شده و برای اطمینان از پر شدن کامل فضا، ممکن است نیاز به حداقل ضخامت بیشتری باشد.
- روش گروت‌ریزی: روش‌هایی مانند ثقلی (دستی) یا پمپی، الزامات متفاوتی را برای حداقل ضخامت به همراه دارند.
الزامات حداقل ضخامت گروت بر اساس آیین‌نامه ACI 351.1R-99
آیین‌نامه ACI 351.1R-99 که توسط انجمن بتن آمریکا تدوین شده است، یکی از معتبرترین مراجع بین‌المللی در زمینه طراحی و اجرای فونداسیون‌های ماشین‌آلات و سازه‌های دارای بیس پلیت است. این آیین‌نامه به طور خاص بر “حداقل ضخامت” گروت زیر بیس پلیت تأکید دارد، چرا که این حداقل ضخامت برای دستیابی به عملکرد صحیح سازه‌ای و دوام اتصال ضروری است. این استاندارد، رویکردی جامع برای تعیین ضخامت بر پایه نوع گروت، غلظت آن، و روش اجرا ارائه می‌دهد.
در تمامی موارد زیر، منظور از “طول بیس پلیت” بزرگترین بعد صفحه یا طولانی‌ترین مسیری است که گروت باید در زیر آن طی کند تا به طور کامل فضا را پر کند. این تعریف برای صفحات مستطیلی معمولاً همان طول بزرگتر صفحه است، اما برای اشکال غیرمتعارف، مسیر جریان ملاک قرار می‌گیرد.
3.1. گروت‌ریزی به روش ثقلی (Gravity Grouting)
این روش که متداول‌ترین شیوه گروت‌ریزی برای بیس پلیت‌های کوچک و متوسط است، شامل ریختن گروت با استفاده از سطل، پارچ یا تشت مخصوص به صورت دستی است. در این روش، جریان گروت تحت تأثیر گرانش زمین قرار دارد و برای بیس پلیت‌هایی با طول بیش از 120 سانتی‌متر معمولاً توصیه نمی‌شود.
الف) گروت با روانی متداول (Flowable Hydraulic Grout)
برای گروت‌هایی با روانی استاندارد، حداقل ضخامت با توجه به طول بیس پلیت به شرح زیر تعیین می‌شود.
| طول بیس پلیت (سانتی‌متر) | حداقل ضخامت گروت (اینچ) | حداقل ضخامت گروت (سانتی‌متر) |
|---|---|---|
| تا 30 | 1 | 2.5 |
| 30 تا 60 | 1.5 | 3.8 |
| 60 تا 90 | 2 | 5.1 |
| 90 تا 120 | 2.5 | 6.3 |
| بیش از 120 | 4 | 10 |
به این معنی که برای هر 30 سانتی‌متر افزایش در طول بیس پلیت، نیاز به افزایش 1.3 سانتی‌متر (0.5 اینچ) در حداقل ضخامت گروت است، تا حداکثر 10 سانتی‌متر (4 اینچ) برای صفحات بزرگتر.
ب) گروت با غلظت خمیری (Plastic Consistency)
در این حالت، گروت از روانی کمتری برخوردار است و نیاز به ضخامت بیشتری برای جایگذاری صحیح دارد. حداقل ضخامت گروت‌ریزی برای همه طول‌های بیس پلیت، باید 1.3 تا 2.5 سانتی‌متر (0.5 تا 1 اینچ) بیشتر از مقادیر تعیین‌شده برای گروت با روانی متداول باشد. به عنوان مثال، برای بیس پلیت با طول تا 30 سانتی‌متر، حداقل ضخامت بین 3.8 تا 5 سانتی‌متر خواهد بود.
ج) گروت با روانی بسیار زیاد (Fluid Grouts)
این گروت‌ها روان‌تر از حد متداول هستند و می‌توانند در ضخامت‌های کمتری نیز عمل کنند. برای محاسبه حداقل ضخامت در این حالت، می‌توان 6 تا 13 میلی‌متر (0.25 تا 0.5 اینچ) از مقادیر تعیین‌شده برای گروت با روانی متداول کم کرد. با این حال،حداقل ضخامت گروت در هیچ حالتی نباید کمتر از 25 میلی‌متر (1 اینچ) باشد. برای مثال، برای صفحات با طول کمتر یا مساوی 60 سانتی‌متر، حداقل ضخامت بین 25 تا 31 میلی‌متر قابل قبول است.
3.2. گروت‌ریزی به روش پمپی (Pump Grouting)

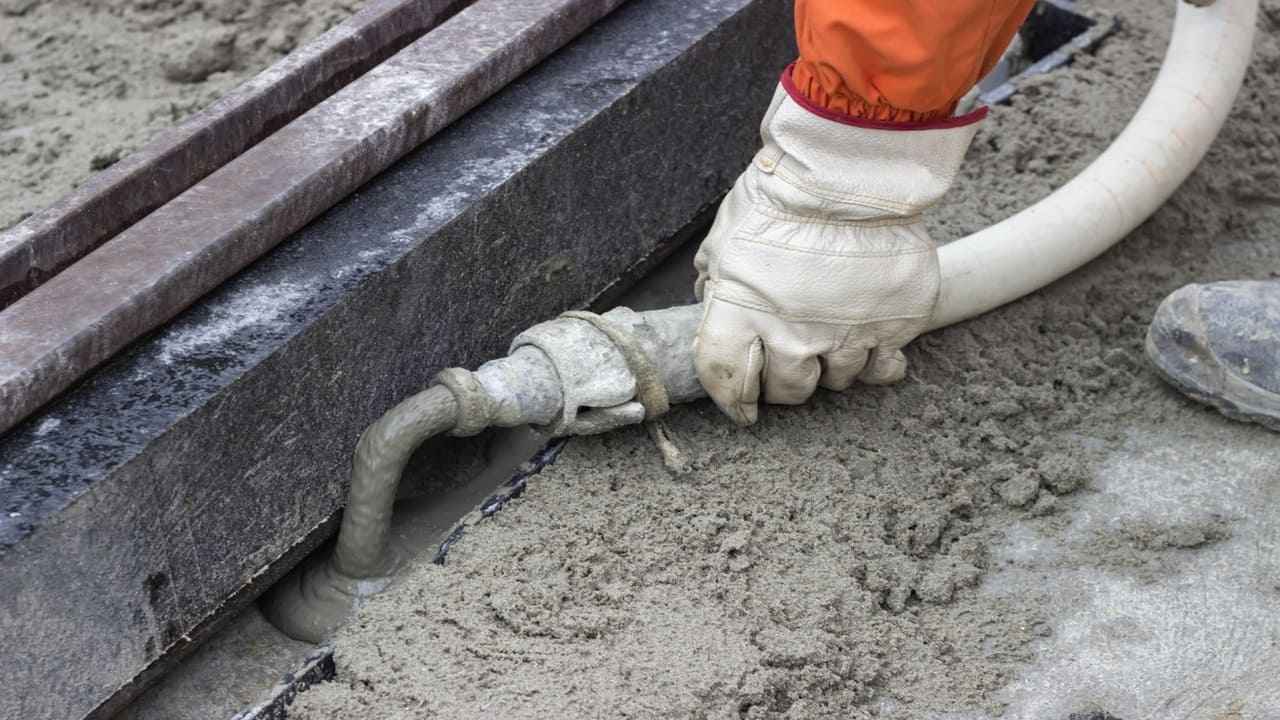

گروت‌ریزی با استفاده از پمپ، روشی کارآمد برای پروژه‌های بزرگ یا بیس پلیت‌های با ابعاد وسیع و دسترسی دشوار است. در این روش، گروت تحت فشار به زیر بیس پلیت پمپ می‌شود. بر اساس آیین‌نامه ACI 351.1R-99، برای تمامی انواع گروت‌ها و ابعاد بیس پلیت‌ها در روش پمپی، حداقل ضخامت مورد قبول 25 میلی‌متر (1 اینچ) است. در صورت نیاز به فضای بیشتر برای شلنگ پمپ یا موانع دیگر، این ضخامت باید به اندازه کافی افزایش یابد تا از پر شدن کامل و بدون حفره اطمینان حاصل شود.
آیین‌نامه ACI 351.1R-99 مرجعی کلیدی برای تعیین حداقل ضخامت گروت زیر بیس پلیت است، که عملکرد صحیح و دوام سازه را تضمین می‌کند. این استاندارد بر اساس روانی گروت، ابعاد بیس پلیت و روش گروت‌ریزی، الزامات مشخصی را ارائه می‌دهد.
حداکثر ضخامت مجاز گروت و ملاحظات اجرایی
برخلاف حداقل ضخامت گروت زیر بیس پلیت که به طور دقیق در آیین‌نامه‌ها مشخص شده است، آیین‌نامه‌های بین‌المللی معمولاً حداکثر ضخامت مجاز را تعیین نمی‌کنند. این موضوع عمدتاً به دلیل تنوع زیاد در فرمولاسیون گروت‌ها و شرایط خاص هر پروژه است که تعیین یک حد واحد را دشوار می‌سازد. در عوض، تعیین حداکثر ضخامت به توصیه‌های تولیدکننده گروت و محاسبات دقیق مهندسی واگذار می‌شود.
با این حال، محدودیت‌های عملی و فنی مشخصی برای حداکثر ضخامت وجود دارد.
گرمای حاصل از گیرش: در گروت‌های اپوکسی، واکنش شیمیایی گیرش گرمازا است. در ضخامت‌های بالا، این حرارت می‌تواند منجر به افزایش دمای داخلی گروت، ایجاد تنش‌های حرارتی و در نتیجه ترک‌خوردگی شود. تولیدکنندگان معتبر مانند شکیب شیمی، معمولاً حداکثر ضخامت مجاز برای هر نوع گروت اپوکسی را در مشخصات فنی محصول خود قید می‌کنند.
محدودیت ضخامت در یک مرحله: برای جلوگیری از مشکلات جدایش و کنترل بهتر کیفیت، معمولاً توصیه می‌شود گروت‌ریزی در یک مرحله از 10 تا 12 سانتی‌متر تجاوز نکند. در صورت نیاز به ضخامت‌های بیشتر، ممکن است نیاز به لایه‌بندی و اجرای گروت در چندین مرحله باشد.
استفاده از گروت‌های درشت‌دانه: برای ضخامت‌های بیشتر، مثلاً تا 15-20 سانتی‌متر در یک مرحله، می‌توان از گروت‌های مخصوص با سنگدانه‌های درشت‌تر (با سایز 3 تا 15 میلی‌متر) استفاده کرد. این گروت‌ها به کنترل حرارت و کاهش جمع‌شدگی کمک می‌کنند.
مشاوره با تولیدکننده و مهندس طراح: برای ضخامت‌های ویژه یا در شرایط خاص پروژه، مشورت با تولیدکننده گروت و مهندس طراح سازه الزامی است. آنها می‌توانند با در نظر گرفتن ویژگی‌های خاص گروت، بارهای وارده، و شرایط محیطی، بهترین ضخامت را توصیه کنند.
توصیه‌های کارگاهی و تجربی در ایران
در کنار استانداردهای بین‌المللی، تجربیات کارگاهی نیز نقش مهمی در تعیین ضخامت گروت زیر بیس پلیت ایفا می‌کنند. در ایران، دو روش متداول برای تراز نمودن بیس پلیت پیش از گروت‌ریزی وجود دارد که بر ضخامت نهایی گروت تأثیر می‌گذارد.
- تراز نمودن بیس پلیت پیش از اسکلت‌بندی: در این روش، بیس پلیت‌ها همزمان با اجرای گروت تراز می‌شوند. حداقل ضخامت گروت‌ریزی معمولاً بین 2.5 تا 4 سانتی‌متر در نظر گرفته می‌شود. این روش برای بیس پلیت‌های کوچک‌تر و زمانی که دقت تراز اولیه اهمیت دارد، مناسب است.
- تراز نمودن بیس پلیت با استفاده از مهره زیر آن: در این شیوه، بیس پلیت روی مهره‌هایی که روی انکربولت‌ها نصب شده‌اند، تراز می‌شود. پس از تراز دقیق، فضای زیر بیس پلیت با گروت پر می‌شود. در این حالت، ضخامت معمول برای گروت‌ریزی بین 4 تا 10 سانتی‌متر است که بسته به ابعاد صفحه‌ستون، قطر انکربولت‌ها و نوع مهره‌ها، می‌تواند متغیر باشد.
لازم به ذکر است که این ارقام بیشتر جنبه توصیه‌های کارگاهی دارند و در پروژه‌های حساس و بزرگ، همواره باید به الزامات آیین‌نامه‌ای و توصیه‌های تولیدکننده گروت توجه شود.
اهمیت آماده‌سازی سطح و قالب در دستیابی به ضخامت مطلوب
برای دستیابی به حداقل ضخامت گروت زیر بیس پلیت مورد نظر و اطمینان از عملکرد صحیح آن، آماده‌سازی دقیق سطح و قالب‌بندی اصولی از اهمیت بالایی برخوردار است. این مراحل به طور مستقیم بر کیفیت نهایی گروت‌ریزی و چسبندگی آن به بتن و فولاد تأثیر می‌گذارند.
آماده‌سازی سطح
سطح بتنی زیر بیس پلیت باید کاملاً تمیز، سخت و عاری از هرگونه آلودگی باشد. این شامل:
تمیزکاری: زدودن گردوغبار، روغن، گریس، فلز، زوائد سیمانی و هرگونه مواد سست یا آلاینده که می‌تواند به چسبندگی گروت لطمه بزند.
مضرس‌کاری بتن (ACI 2R): در صورت لزوم، سطح بتن باید به صورت مکانیکی مضرس (زبر) شود تا چسبندگی بین گروت و بتن به حداکثر برسد.
تمیز کردن سوراخ انکربولت‌ها: داخل سوراخ‌های انکربولت‌ها باید از هرگونه آلودگی، گرد و غبار یا آب اضافی پاک شود.
سندبلاست المان‌های فلزی: سطوح زیرین بیس پلیت و انکربولت‌ها در صورت نیاز باید سندبلاست شوند تا از هرگونه زنگ‌زدگی، رنگ یا آلودگی‌های دیگر پاک شده و چسبندگی بهینه فراهم شود.
مرطوب‌سازی: سطح بتن باید پیش از گروت‌ریزی اشباع از آب اما بدون آب آزاد باشد. این کار به جلوگیری از جذب آب گروت توسط بتن و حفظ روانی و خواص مکانیکی گروت کمک می‌کند.
آماده‌سازی قالب
قالب‌بندی صحیح، مسیر جریان گروت را تضمین کرده و از نشت آن جلوگیری می‌کند.
استحکام و بدون درز بودن: قالب‌ها باید به اندازه کافی محکم باشند تا در برابر فشار گروت مقاومت کنند و هیچ‌گونه درز یا شکافی نداشته باشند که موجب نشت گروت شود.
درزبندی مناسب: تمامی درزها و اتصالات قالب باید با ماستیک، فوم یا سایر مصالح مناسب به خوبی درزبندی شوند.
روغن‌کاری: سطوح داخلی قالب باید با روغن قالب یا ماده‌ای که از چسبندگی گروت به قالب جلوگیری می‌کند، پوشانده شوند تا پس از گیرش، قالب به راحتی جدا شود.
مهاربندی: قالب‌ها باید به طور محکم مهار شوند تا در حین گروت‌ریزی جابجا نشوند.
استفاده از قیف و هد باکس: برای گروت‌ریزی پیوسته و تحت فشار کافی، استفاده از قیف و هد باکس با شیب مناسب (کمتر از 45 درجه) توصیه می‌شود. ارتفاع قالب‌ها باید کمی بالاتر از سطح مورد نظر برای گروت‌ریزی باشد تا فشار هیدرواستاتیکی لازم برای جریان روان گروت فراهم شود.
نکات کلیدی برای اجرای موفق گروت‌ریزی با ضخامت مناسب
رعایت نکات اجرایی در فرایند گروت‌ریزی، به همان اندازه که انتخاب گروت مناسب و تعیین حداقل ضخامت گروت زیر بیس پلیت اهمیت دارد، برای دستیابی به نتایج مطلوب و دوام سازه حیاتی است. این نکات شامل کنترل شرایط محیطی، آماده‌سازی مواد و رعایت مسائل ایمنی است.
کنترل دما: دمای محیط در زمان گروت‌ریزی باید بین 5 تا 35 درجه سانتی‌گراد باشد. دمای مطلوب برای اکثر گروت‌ها حدود 21 درجه سانتی‌گراد است. دمای پایین‌تر می‌تواند سرعت گیرش را به شدت کاهش دهد و دمای بالاتر، سرعت گیرش را افزایش داده و زمان کارپذیری را کم می‌کند.
جلوگیری از وزش باد و تابش مستقیم خورشید: وزش شدید باد می‌تواند باعث تبخیر سریع آب از سطح گروت و ترک‌خوردگی شود، در حالی که تابش مستقیم خورشید باعث افزایش دمای گروت و کاهش زمان کارپذیری می‌گردد. در صورت لزوم، باید از پوشش‌های محافظ استفاده شود.
محافظت در شب‌های سرد: اگر گروت‌ریزی در فصل سرما انجام می‌شود، باید پس از اجرا، سطح گروت در شب‌های سرد محافظت شود تا از یخ‌زدگی و کاهش مقاومت اولیه آن جلوگیری شود. این محافظت می‌تواند شامل پوشاندن با پتوهای حرارتی یا عایق‌کاری باشد.
نحوه اختلاط گروت: اختلاط گروت باید دقیقاً بر اساس دستورالعمل سازنده صورت گیرد. افزودن آب بیش از حد می‌تواند روانی گروت را افزایش دهد اما مقاومت نهایی آن را به شدت کاهش می‌دهد. استفاده از میکسر مناسب و رعایت نسبت‌های دقیق آب به پودر ضروری است. برای گروت‌های شکیب شیمی، رعایت این نسبت‌ها در کاتالوگ محصول به وضوح مشخص شده است.
عدم نیاز به ویبره در گروت‌های اپوکسی: بسیاری از گروت‌های اپوکسی به گونه‌ای فرموله شده‌اند که خودتراز بوده و نیاز به ویبره ندارند. ویبره زدن ممکن است باعث جدایش اجزا یا ایجاد حباب در داخل گروت اپوکسی شود.
نکات ایمنی: هنگام کار با گروت، به ویژه گروت‌های اپوکسی، استفاده از تجهیزات حفاظت فردی مانند عینک ایمنی، دستکش و ماسک تنفسی برای جلوگیری از تماس با پوست و چشم‌ها و استنشاق بخارات ضروری است.
نگهداری صحیح: کیسه‌های گروت آماده باید در محیط خشک، دور از رطوبت و نور مستقیم خورشید، و روی پالت‌های چوبی نگهداری شوند تا از هرگونه آسیب یا افت کیفیت جلوگیری شود.
نتیجه‌گیری
رعایت حداقل ضخامت گروت زیر بیس پلیت، نه تنها یک الزام آیین‌نامه‌ای، بلکه یک ضرورت مهندسی برای تضمین پایداری و دوام سازه‌ها است. این ضخامت که بر اساس استانداردهایی چون ACI 351.1R-99، نوع گروت، ابعاد بیس پلیت و روش اجرا تعیین می‌شود، نقش حیاتی در توزیع یکنواخت بار و جلوگیری از آسیب‌های سازه‌ای دارد.
